斗式提升機適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。根據傳送量可調節傳送速度，并隨需選擇提升高度，料斗為自行設計制造，PP無毒料斗使該型斗式提升機使用更加廣泛，所有尺寸均按照實際需要設計制造，為配套立式包裝機，電腦計量機設計，適用于食品、醫藥、化學工業品、螺絲、螺帽等產品的提升上料，可通過包裝機的信號識別來控制機器的自動停啟。

斗式提升機是利用均勻固接于無端牽引構件上的一系列料斗，豎向提升物料的連續輸送機械。分為環鏈、板鏈和皮帶三種。

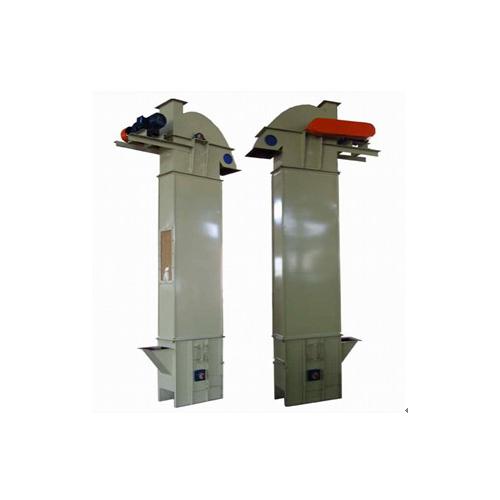

產品介紹：

TD型皮帶式斗式提升機因?yàn)闋恳悄z帶所以只能提升輕型物料，適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度*高40m，該提升機嚴格按照J(rèn)B3926-85《垂直斗式提升機》標準設計制造。TD型斗式提升機備有四種料斗Q(chēng)型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

基本結構:

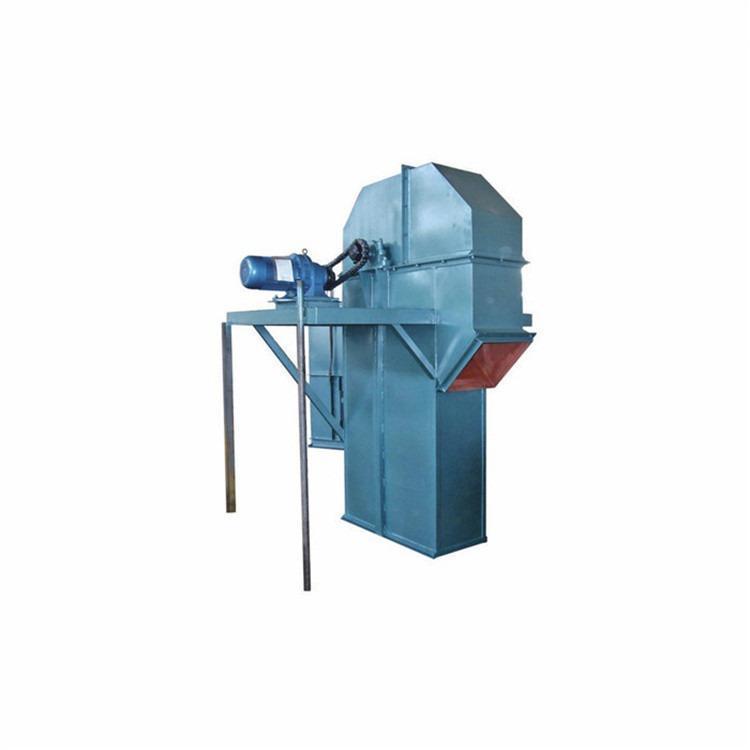

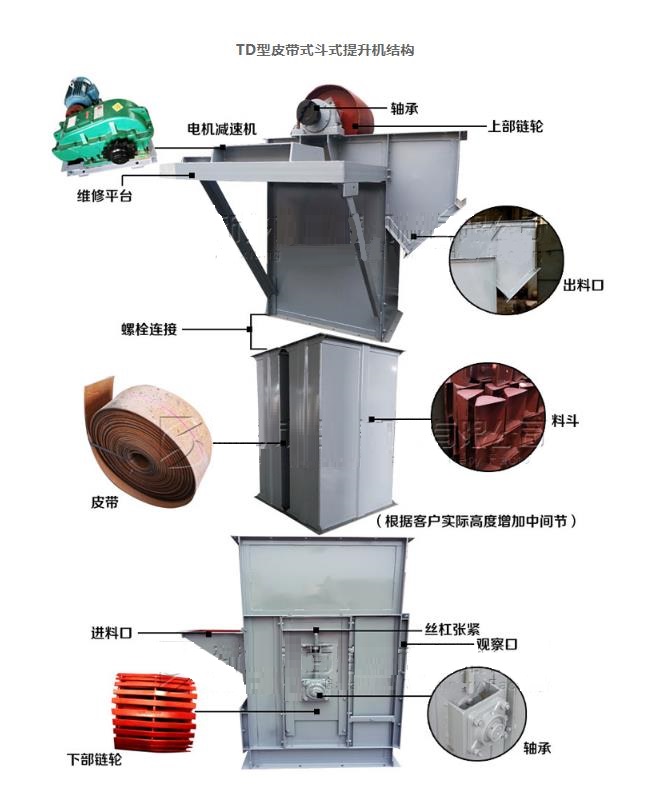

TD型斗式提升機由運行部分(料斗與牽引膠帶)，帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。另一種鋼絲繩芯膠帶斗式提升機，由于它的牽引構件為鋼絲繩芯膠帶所以比TD型的橡膠帶具有更好的耐磨抗拉效果。
TD型斗式提升機結構形式：傳動裝置TD型斗提升機的傳動裝置有兩種形式，分別配有YZ型減速器和ZQ型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

主要特點:
1、驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少。
2、提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。
3、運行性好，先進的設計原理和加工方法，了整機運行的性，無故障時間超過2萬小時。提升高度高.提升機運行平穩，因此可達到較高的提升高度。
4、使用壽命長，提升機的喂料采取流入式,無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時物料在喂料、卸料時少有撒落,減少了機械磨損。

工作原理：料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

　　主要構件

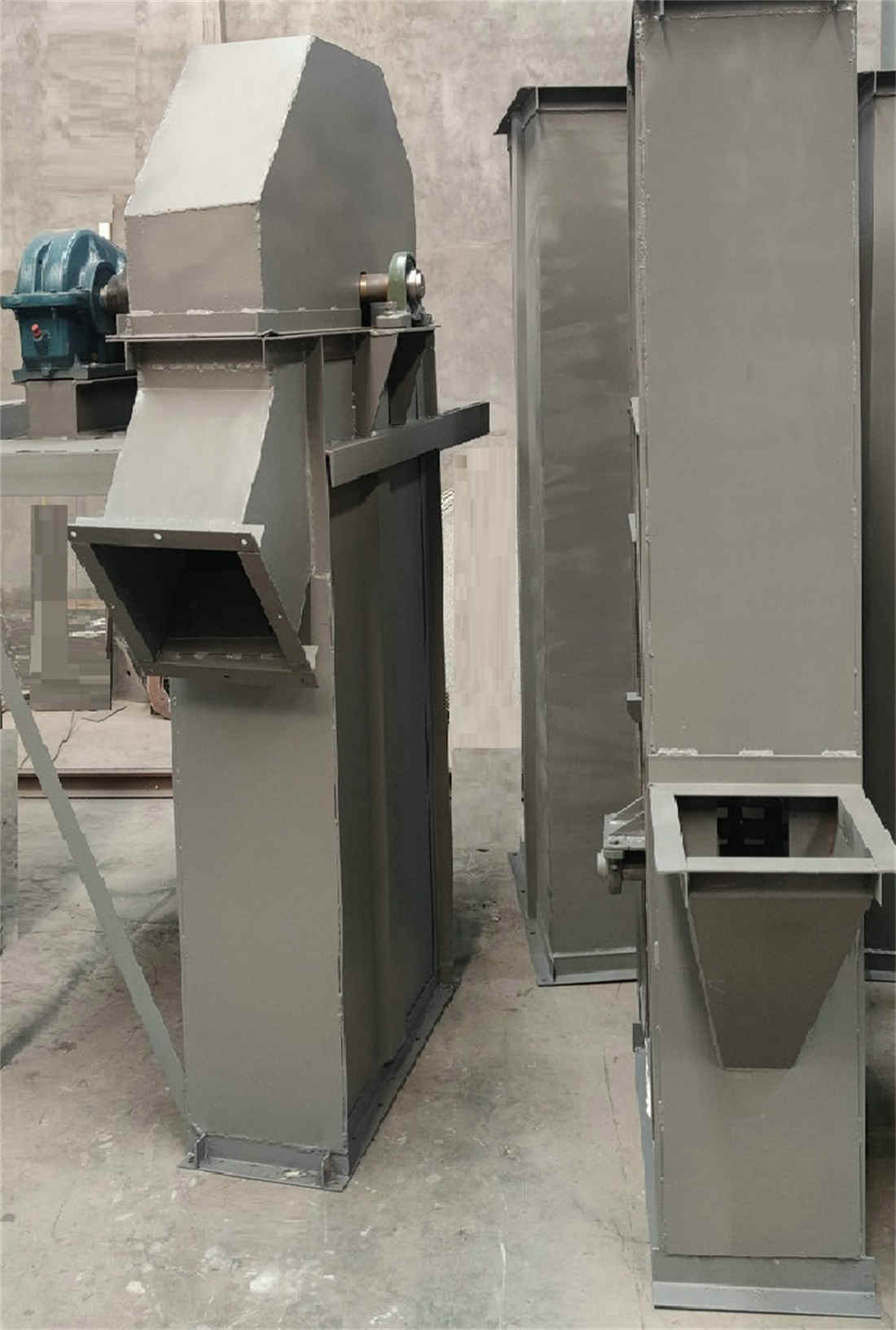

　　斗式提升機由殼體、牽引件(輸送鏈)、料斗、驅動輪(頭輪)、改向輪(尾輪)、張緊裝置、導向裝置、加料口(入料口)和卸料口(出料口)。

　1.　料斗

　　a、圓柱形斗：深斗、斗口呈65&ordm；傾斜，深度大，用于干燥，流動性好，很好地撒落的粒狀物料的輸送。

　　淺料斗：口呈45&ordm；傾斜，深度小，用于潮濕的和流動性的粒狀物料。

　　【深料斗：深斗一般物料比較干燥流動性好。】

　　【三角形料斗：物料一般是定向自流式卸料。】

　　b、尖角形斗：其側壁延伸到底板外，成為擋邊，卸料時，物料可沿一個斗的擋邊和底板所形成的槽卸止，適用于粘稠性大和沉重的塊狀物料運送。

　　2.牽引構件

　　(a)橡膠帶：用螺釘和彈性墊片固接在帶子口，帶比斗寬35~40mm，一般膠帶輸送溫度不超過60℃的物料，耐熱膠帶可以輸送達到150℃的物料。

　　(b)鏈條：?jiǎn)捂湕l固接在料斗后壁上；雙鏈與料斗兩側相連。鏈?zhǔn)教嵘龣C(jī)當料斗寬度為160~250mm時采用單鏈，當料斗為320~630mm時采用雙鏈，主要缺點是鏈節之間磨損大，增加檢修次數。

　　3.鏈輪

　　斗式提升機上的傳動鏈輪。鏈輪用以與節鏈環或纜索上節距準確的塊體相嚙合，是一種實心或帶輻條的齒輪，與滾子鏈嚙合以傳遞運動。

　　鏈輪的齒形的設計：鏈輪齒形必須保證鏈節能平穩自如地進入和退出嚙合，盡量減少?lài)Ш蠒r(shí)的鏈節的沖擊和接觸應力，而且要易于加工。鏈輪材料應保證輪齒有足夠的強度和耐磨性，故鏈輪齒面一般都經過熱處理，使之達到一定硬度。

　　主要特點

　　1.驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象，因此無效功率少。

　　2.提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料.密封性好，環境污染少。

　　3.運行可靠性好，先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升高度高.提升機運行平穩，因此可達到較高的提升高度。

　　4.使用壽命長，提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

　　安裝要求

　　1、斗式提升機必須牢固地安裝在堅固的砼基礎上。砼基礎的表面應平整，并呈水平狀態，保證斗式提升機，安裝后達到垂直要求。

　　高度較高的斗式提升機在其中部機殼和上部機殼的適當位置應與其相臨的建筑物(如料倉、車間等)連在一起以增加其穩定性。安裝時先安裝下部部件，固定地腳螺栓，然后安裝中部機殼，后安上部機殼。機殼安裝成功，校正垂直度。在全高上下用鉛直線測量，誤差應小于10mm。上下軸應平行，其軸心線應在同一平面內。

　　高度較低的斗式提升機安裝時，可以在地平面把上、中、下機殼全部連接并較正好，然后整體吊直固定在砼基礎上。

　　2、機殼安裝好后，安裝鏈條及料斗。料斗鏈接用的U型螺絲，既是鏈條接頭，又是料斗的固定件。U型螺絲的螺母一定要扭緊并可靠防松。

　　3、鏈條及料斗安裝好以后，進行適當張緊。

　　4、給減速機及軸承座分別添加適當數量的機油和黃油。減速機用工業齒輪油潤滑。軸承座內用鈣基或鈉基黃油均可以。

　　5、試運轉，安裝完成后即應進行空車試運轉。空運轉應注意：不能倒轉，不能有磕碰現象。空運轉不小于2小時，不應有過熱現象，軸承溫升不超過250C，減速機溫升不超過300C。空運轉2小時后，一切正常即可進行負荷試車。帶負荷試車時喂料應均勻，防止喂料過多，堵塞下部造成"悶車"。

　　維護事項

　　1、斗式提升機應空負荷開車。所以每次停機前應排盡所有料斗內的物料，然后再停車。

　　2、不能倒轉。倒轉即可能發生鏈條脫軌現象，排除脫軌故障很麻煩。

　　3、均勻喂料。禁止突然增大喂料量。喂料量不能超過提升機的輸送能力。否則容易造成底部的物料堆積嚴重時發生"悶車"事故。

　　4、及時適量補充潤滑油。

　　5、鏈條和料斗嚴重磨損或損壞時應及時更換。

　　安全規程

　　1、提升機由指定人員進行維護和管理，電源開關箱的鑰匙由指定人員管理。

　　2、提升機必須有卷?yè)P(yáng)器和行程限位器，器應使滑輪在提升到距離卷筒或滑輪300mm以前時能自動停止。

　　3、提升機應有大負荷標志，在提升、降落時重量不許超負荷(1T)。

　　4、送電后，檢查卷?yè)P(yáng)器、行程限位器、聯鎖開關等安全裝置，動作靈敏可靠，并進行試吊。

　　5、起吊、降落前，鳴鈴示警后，方可開車。

　　6、提升機決對不允許載人上、下。

　　7、工作完后，提升機吊盤應落地，然后切斷電源，關好上下護欄門。

　　8、經常保持提升機周?chē)h(huán)境衛生。

　　常見分類

　　斗式提升機作為一種常用的提升設備，在得到廣泛的應用的同時，根據不同行業的要求不同也有著非常清楚的分類，其按照傳動結構可以分為：

　　1、TD系列斗式提升機

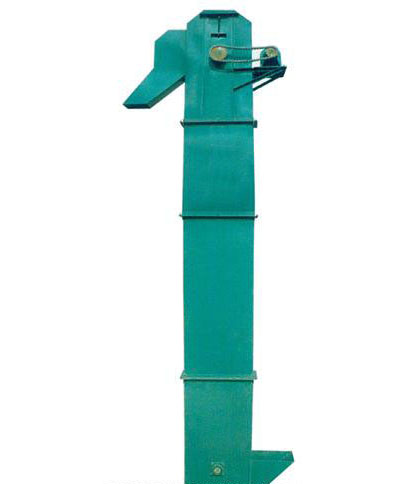

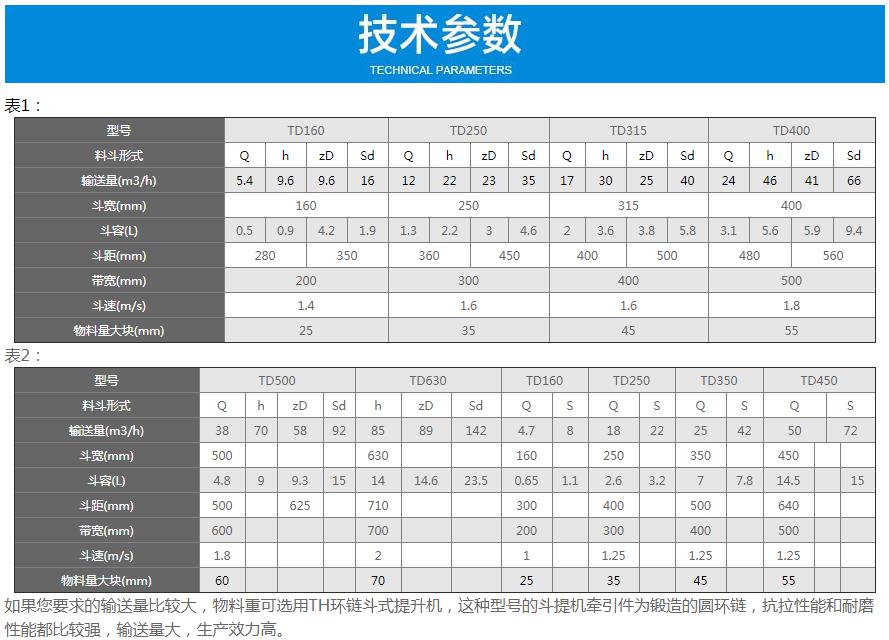

　　其規格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型號，其中TD160、TD250、TD315等型號為普遍采用型號

　　2、TH系列斗式提升機

　　TH系列斗式提升機是一種常用的提升設備，該系列斗式提升機采用鍛造環鏈作為傳動部分，具有很強的機械強度，主要用于提升機粉體和小顆粒及小塊狀物料，區別于TD系列斗式提升機，其提升量更大、運轉效率更高。其常用于較大比重的物料的提升。

　　3、NE系列板鏈斗式提升機

　　NE系列板鏈斗式提升機是一種新型的斗式提升機，其采用板鏈傳動，區別于老型號TB系列板鏈斗式提升機，其命名方式采用提升量而命名而非斗寬。如NE150指的是提升量為150噸一小時而不是斗寬150。NE系列斗式提升機有著很高的提升機效率，根據提升速度不同還分有NSE型號及高速板鏈斗式提升機。

　　4、TB系列斗式提升機

　　TB系列斗式提升機是一種較老型號的斗式提升機，其傳動部分采用板鏈傳動，現已經被相應NE系列斗式提升機產品替代。

　　5、TG系列斗式提升機

　　TG系列斗式提升機是一種加強型膠帶斗式提升機，其區別于TD系列斗式提升機，TG系列斗式提升機采用鋼絲膠帶作為傳動帶，其具有更強的傳動能力。該系列斗式提升機多被應用于糧食輸送上，又被長稱呼為糧食專用斗式提升機。

　　6、其它型號斗式提升機

　　常見的斗式提升機型號還有HL系列環鏈斗式提升機、GTD系列斗式提升機、GTH系列斗式提升機等，其均為上型號的不同叫法和演變形式。

　　注意事項

　　斗式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同，斗式提升機可分為：離心式卸料、重力式卸料和混合式卸料等三種形式。離心式卸料的斗速較快，適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料；重力式卸料的斗速較慢，適用于輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。斗式提升機的牽引構件有環鏈、板鏈和膠帶等幾種。環鏈的結構和制造比較簡單，與料斗的連接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損，膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60°C，夾鋼繩膠帶允許物料溫度達80°C，耐熱膠帶允許物料溫度達120°C，環鏈、板鏈輸送物料的溫度可達250°C。
